AIR Traffic Display: Identifikation von Zielen

Ab der ATD Software Version 50 (für alle Geräte, ATD-57, ATD-80 und ATD-11 verfügbar) wurden neue Methoden eingeführt um Ziele einfacher zu identifizieren.

Informationen zu Zielen im AIR Traffic Display:

Für Ziele stehen eine oder mehrere der folgenden Informationen zur Verfügung:

• Team/Quick Select Funktion: Bis zu vier Ziele können in die Schnellauswahl/Quickselect/Team Funktion eingefügt werden und mit einem individuellen Namen verbunden werden.
• Mode-S Flight ID oder Kennzeichen, das vom Mode-S Transponder übertragen wird.
• FLARM Identifikation, die per FLARM übertragen wird. Diese enthält auch u.a. das Rufzeichen des Ziels.
• FlarmNET Datenbankeintrag: Informationen die einem Ziel per FlarmNet Datenbank unter www.flarmnet.org zugewiesen wurden. Dies erfordert, dass eine microSD Karte mit FlarmNET Datenbank im ATD eingesteckt ist.
• FLARM Radio ID: Von FLARM verwendete sechsstellige hexadezimale ID
• ICAO 24-Bit Adresse (auch Mode-S Adresse oder "HEX Code" genannt): Luftfahrzeugspezifische sechsstellige hexadezimale ID, die u.a. im ELT und dem Mode-S Transponder verwendet wird.

Darstellung im AIR Traffic Display:

Im ATD wird die Identifikation von Zielen auf verschiedene Arten dargestellt. Wenn mehrere Informationen zu einem Ziel zur Verfügung stehen, wird nach folgender Prioritätenliste verfahren:

• Prio 1: Team/Quick Select Funktion
• Prio 2: FLARM Identifikation
• Prio 3: Mode-S Flight ID
• Prio 3: FlarmNET
• Prio 4: ID (ICAO 24-bit oder FLARM Radio ID)

Darstellung auf dem Radar Bildschirm

Auf dem Radarschirm wird die Identifkation zum aktuell relevantesten Ziel automatisch angezeigt, sofern ein Kennzeichen oder Name bekannt ist. Die reine ID wird nicht angezeigt.

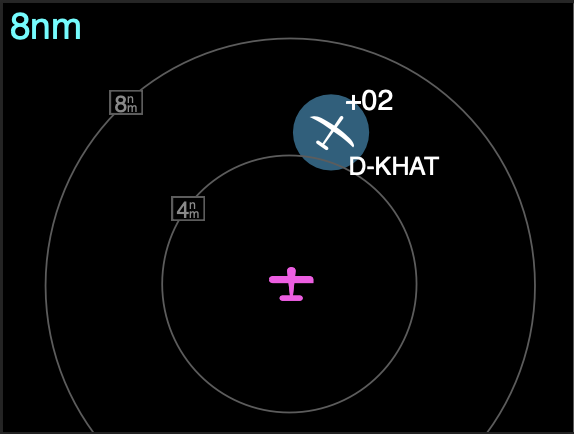

Darstellung auf dem Radarschirm. Hier wird das Kennzeichen (D-KHAT) dargestellt. Falls die NavBoxen aktiviert sind, wird auf eine Darstellung auf dem Radar Bildschirm verzichtet, um die Lesbarkeit zu erhalten.

Darstellung in der NavBox "Identification"

Wenn die "NavBoxen" (das sind kleine Kästchen mit Informationen auf der rechten Seite des Bildschirms) angezeigt werden (dies ist eine optionale Einstellung), kann eine NavBox namens "Identification" konfiguriert werden. Standardmäßig ist diese aktiv an der zweituntersten Position.
Diese NavBox zeigt immer die Identifikation nach o.g. Priorität an. Welche Identifikation gerade Verwendung findet, wird an der NavBox ausgezeichnet (TEAM, CALL, REG, FNET, ID).

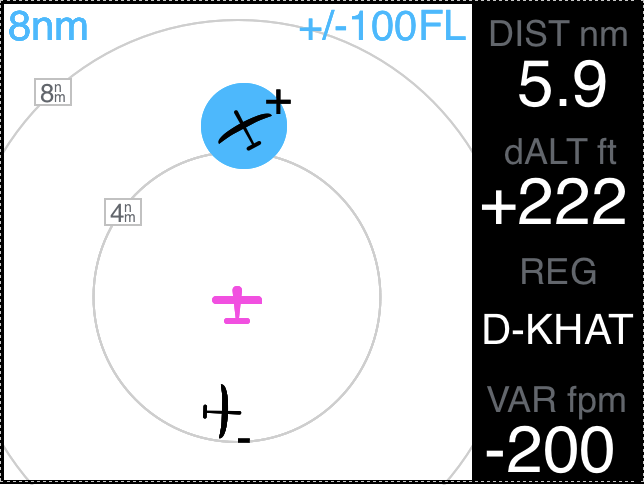

Darstellung in der NavBox rechts (zweite NavBox von unten, "REG").
